Korg MS-20M Kit + SQ-1

Analogový monofonní syntezátor - modul

Vývoj nástroje MS-20 přináší ještě výkonnější syntézu, syntezátor ve formě modulu, který si můžete poskládat sami v kombinaci s krokovým sekvencerem.

Klasický analogový syntezátor, který se objevil poprvé v roce 1978, byl znovuzrozený formou dokonalého zreprodukování původních obvodů originálního nástroje v roce 2013 pod názvem MS-20 Mini, jako zmenšená replika původního nástroje a v roce 2014 pod označením MS-20 Kit jako skládačka.



MS-20 Mini a MS-20 Kit byly navrhnuté inženýry, kteří pracovali na vývoji původního nástroje. Jejich cílem bylo vytvořit takový zajímavý nástroj v co možná nejkratším čase. Výsledek se stal obrovským hitem, ale vývojáři měli stále pocit, že ve skutečnosti zůstalo pár věcí nedokončených. Teď, po 37 letech příchodem modulu MS-20M Kit (skládačka) je dílo dokončené. Model MS-20M Kit vychází z původní verze MS-20 a je doplněný o řadu vylepšení. Vzhledem na to, že se jedná o verzi KIT tedy skládačka, můžete si tento modul poskládat sami podle vlastních preferencí. Kromě výrazně rozšířených možností vlastní syntézy jako je synchronizace oscilátorů, dva filtry, frekvenční modulace a modulace šířky pulzu jsou na nástroji vstupy CV IN, které podporují obě normy Hz/V a V/Oktáva, díky kterým dokážete hrát přes připojené externí zařízení. Máte možnost se ponořit hluboko do syntézy a pomocí sekvenceru SQ-1 vytvářet a přehrávat vlastní sekvence.

Hlavní vlastnosti:



Výrazně „posílená“ syntéza

-          SYNC ON/OFF spínač synchronizace oscilátorů

-          FM ON/OFF spínač frekvenční modulace

-          FILTER TYPE přepínač pro výběr typu filtru

-          PWM IN vstup PWM modulace

-          EG2 NORMAL OUT rozšiřuje vaše zvukové možnosti

-          TRIG SW tlačítko na spouštění kontroly zvuku



Konektory pro připojení externích zařízení

-          podporují všechny CV/GATE specifikace: Hz/V a V/Oct, S-Trig a V-Trig

-          Tři "JUNCTION" konektory pro rozšířené modulační možnosti

-          MIDI IN a USB MIDI konektor

Uživatelem sestavitelná skládačka s luxusními dřevěnými bočnicemi

SQ-1 krokový sekvencer je součástí sady



Výrazně „posílená“ syntéza

Rozvinutím charakteristické syntézy, přináší MS-20M vylepšení nejen ve vzhledu, ale i funkčnosti. Dotažené detaily designu, jakož i výrazně rozšířené možnosti tvorby zvuku, to všechno dělá tento modul ještě atraktivnějším.



SYNC ON/OFF spínač synchronizace oscilátorů

Nucená synchronizace fází obou oscilátorů dává ve výsledku silnější zvuk s výraznou harmonickou složkou.



FM ON/OFF spínač frekvenční modulace

Průběh oscilátoru VCO 1 může být použit jako zdroj frekvenční modulace průběhu oscilátoru VCO2 (FM nebo křížová modulace), používá se na tvorbu vibrato efektu nebo „kovových“ zvuků.



FILTER TYPE přepínač pro výběr z dvou typů obvodu filtru

Na původním nástroji Korg MS-20 byly použité dva různé obvody filtru podle data výroby. Na současném MS-20M jsou zastoupené oba dva a vy máte teď možnost vybrat si jeden z nich pomocí přepínače. Starší model (REV.1) měl agresivnější charakter s výrazným zkreslením a samooscilací, zatímco pozdější model (REV.2) produkoval méně šumu a zněl měkce.



PWM IN vstup pro PWM modulaci

Možností PWM modulace v minulosti disponoval nástroj Korg MS-10. Teď je tento typ modulace k dispozici i na MS-20M. Cyklickou změnou šírky pulzu obdélníkového průběhu oscilátoru VCO1, získáte výrazný „tučný“ zvuk na výstupu.



EG2 NORMAL OUT rozšiřuje zvukové možnosti

K původnímu EG2 REV OUT jsme přidali ještě EG2 Normal OUT, u kterého se teď výstup pohybuje v rozmezí 0 - +5V.



TRIG SW tlačítko kontroly zvuku

Pomocí tohoto tlačítka můžete zkontrolovat zvuk při změně parametrů.



Množství konektorů pro připojení externích zařízení



Na nástroji MS-20M bylo přidáno množství konektorů, které vám umožní připojit různá externí zařízení.



Na nástroji jsou podporované všechny CV/GATE specifikace jako: Hz/V a V/Oct, S-Trig a V-Trig

V době originálního MS-20 nebyl na tomto nástroji používaný tehdy rozšířen V/Oct standard, ale Hz/V standard, který zabezpečoval vynikající stabilitu ladění. Avšak stejně jako nástroj té doby Korg MS-50 i současný MS-20M nabízí CV IN vstupní konektory, které podporují oba dva standardy teda Hz/V i V/Oct.

Pro vstup TRIG IN podporuje nástroj nejen normu S-Trig jako to bylo u původní MS-20, ale i široce používanou normu V-Trig. Nástroj MS-20M Kit tak podporuje všechny sekvencery, nebo klaviatury vybavené výstupem CV/GATE.



Tři "JUNCTION" konektory

Na MS-20M jsou k dispozici tři sady propojovacích konektorů, které byly už v minulosti použité na MS-50. Pomocí těchto konektorů můžou být řídící signály z SQ-1 nebo podobného zařízení převedené z velikosti MINI-jack na 6,3 mm jack a dále rozdělené a směrované do vícerých cílů pro dosažení vícerých modulačních a ovládacích možností.



MIDI IN a USB konektor

Nástroj MS-20M je vybavený i MIDI IN konektorem, prostřednictvím kterého dokáže přijímat informaci o zahraných notách z externí MIDI klaviatury. Rovněž je k dispozici T i USB MIDI konektor, pomocí kterého dokáže MS-20M přijímat a odesílat informace o zahraných notách. Dokážete tak připojit k nástroji například MIDI klaviaturu Korg Taktile nebo MIDI klaviaturu jiného výrobce, nebo přehrávat zvukem MS-20M sekvence, které jste si vytvořili ve vašem DAW systému na PC.

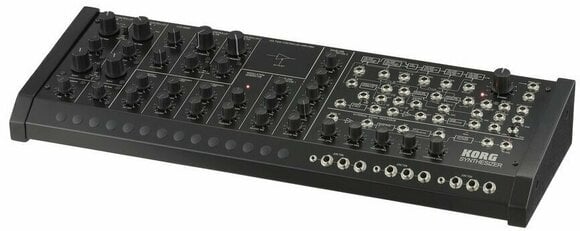

Uživatelem sestavitelná skládačka s luxusními dřevěnými bočnicemi



Díky plné velikosti těla osazeného 6,3 mm konektory působí nástroj vysoce solidním dojmem. Bočnice z luxusního dřeva umocňují výjimečnost tohoto nástroje a dodají mu vážný vzhled na vašem stole.

Korg MS-20M je skládačka. Jeho montáž nevyžaduje žádné znalosti elektronických obvodů ani žádné složité pájení. Jen jednoduchým poskládáním všech částí a sešroubováním dostanete svůj vlastní analogový zvuk.

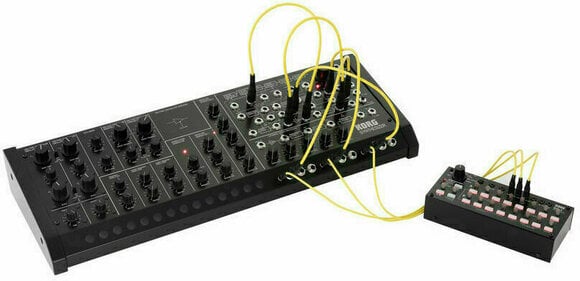

Krokový sekvencer SQ-1 je součástí této sady

Krokový sekvencer se dvěmi stopami po osum kroků je dodáván spolu s nástrojem. Ode dne kdy poskladáte svůj MS-20M, se můžete ponořit do nekonečného světa analogové syntézy a tvorby sekvencí.



Balení MS-20M Kit obsahuje:

Vrchní panel, spodní desku panel, levou a pravou bočnici, oddělovací plát, velkou a malou desku s Junction konektory, desku se zadními konektory, velkou a malou desku s VR obvodem, desku s panelovými konektory, desku s VR přepínači, tlačítko TRIG SW, matici A (x92), podložku A (x46), matici B (x7), matici C (x30), vroubkovanou matici (x3), šroubek A (x4), šroubek B (14), distanční díl, gumová přechodka (x14), gumová nožička (x4), otočný knoflík (velký) (x7), otočný knoflík (malý) (x29), háček na kabel, "Box-end" klíč a "Mini" klíč.



MS-20M Kit základní specifikace

Konektory: Signal IN jack (6,3 mm jack), Signal OUT jack (6,3 mm jack, 2Vp-p output impedance 3.5kΩ), PHONES jack (6,3 mm stereo jack, 33Ω 48mW), DC12V jack, MIDI IN, USB type B

Napájení: DC12V

Rozměry: 587 mm (š) x 211 mm (h) x 104 mm (v)

Hmotnost: 4 kg

Balení obsahuje: 10 ks ø6.3 mm propojovacích kabelů, 3 ks ø3.5 mm propojovacích kabelů, AC adaptér (12V)



MS-20M Kit detailní specifikace



<Ovládací sekce>

1. Napětím řízený oscilátor 1 (VCO 1)

：Scale (32', 16', 8', 4') (6 octaves, +cent, -cent)

：Wave Form (Triangle, Sawtooth, PW-Square, White Noise) (4 modes)

：Pulse Width adjust 1:1 - 1:infinity

2. Napětím řízený oscilátor 2(VCO 2)

：Scale (16', 8', 4', 2') (6 octaves, +cent, -cent)

Wave Form (Sawtooth, Square, Pulse, Ring modulator) (4 modes)

Pitch (±2 octave)

3. VCO Master Control : Master Tune ( ± 100cent)

：Portamento (max. 10sec)

：Frequency Modulation Intensity by MG/T.EXT (-5V - +5V)

：Frequency Modulation Intensity by EG1/EXT (-5V - 0V)

4. VCO Mixer

：VCO 1 Level

：VCO 2 Level

5. Sync

：On/Off Slid SW (VCO1-->VCO2)

6. FM

：On/Off Slid SW (VCO1-->VCO2)

7. Voltage Controlled High Pass Filter (VCF HPF)

：Cutoff Frequency (50Hz - 15,000Hz)

：Peak (flat - self OSC)

：Cutoff Frequency Modulation Intensity by MG/T.EXT (-5V - +5V)

：Cutoff Frequency Modulation Intensity by EG2/EXT (-5V - +5V)

8. Voltage Controlled Low Pass Filter (VCF LPF)

：Cutoff Frequency (50Hz - 15,000Hz)

：Peak (flat - self OSC)

：Cutoff Frequency Modulation Intensity by MG/T.EXT (-5V - +5V)

：Cutoff Frequency Modulation Intensity by EG2/EXT (-5V - +5V)

9. Filter Type

：Select Slide SW (REV.1 / REV.2)

10. Envelope Generator 1

：Delay Time (10sec)

：Attack Time (10sec)

：Release Time (10sec)

11. Envelope Generator 2

：Hold Time (20sec)

：Attack Time (10sec)

：Decay Time (10sec)

：Sustain Level (0V - 5V)

：Release Time (10sec)

12. Modulation Generator (LFO)

：Wave form (Negative Sawtooth - Triangle - Positive Sawtooth, Wide Pulse - Square - Narrow Pulse)

：Frequency (0.1Hz - 20Hz)

13. Power Switch and Volume

：Volume

14. Indicator

：LED (Power On, EG1+EG2 trigger, Modulation Generator Rate)



<External Signal Processor>

1. Control Section

：Input Signal Level

：Low Cut Frequency (50Hz - 2,500Hz)

：High Cut Frequency (100Hz - 5,000Hz)

：CV Adjust

：Threshold Level

2. Input and Output

：Signal In

：Amplifier Out

：Band pass Filter Out

：CV Out (0 - +8.4V)

：ENV Out (0 - +5V)

：Trig Out (+5V-->GND)

3. Indicator (LED)

：Peak Indicator

：Trigger Indicator



<Patch Panel>

1. CV IN (Hz/V)

：VCO 1+VCO 2 Control Voltage Input (Hz/V 0 - +8V)

2. CV IN (V/Oct)

：VCO 1 + VCO 2 Control Voltage Input (V/Oct 0 - +5V)

3. CV OUT

：VCO Control Voltage Output (Hz/V) (0 - +8V Caution: only MIDI IN)

4.TRIG OUT

：Trigger Output (+5V-->GND Caution: only MIDI IN)

5. VCO

：VCO 1 + VCO 2 External Frequency Control Input (V/Oct -5V - +5V)

6. PWM IN

：PWM for VCO 1 PW-Square

7. VCF

：External signal input (3Vp-p max.)

：External High pass filter cutoff frequency control input (2OCT/V) (-5V - +5V)

：External Low pass filter cutoff frequency control input (2OCT/V) (-5V - +5V)

8. VCO + VCF

：Total External Modulation Input (T.EXT) (-5V - +5V)

9. VCA

：External Initial Gain Control Input(0 - +5V)

10. EG

：EG 1 Envelope Signal Normal Output (0V - +5V)

：EG 1 Envelope Signal Reverse Output (+5V - 0V)

：EG 1 + EG 2 Trigger Input (GND-->+5V - +15V)

：EG 1 + EG 2 Trigger Input (-->GND)

：EG 1 Trigger Input (-->GND)

：EG 2 Envelope Signal Normal Output (0V - +5V)

：EG 2 Envelope Signal Reverse Output (+5V - -5V Caution: Sustain Level=0V)

11. MG

：Triangle Output (Negative Sawtooth - Triangle - Positive Sawtooth) (5Vp-p)

：Rectangle Output (Wide Pulse - Square - Narrow Pulse) (0 - +5V)

12. Noise Generator

：Pink Noise Output (5Vp-p)

：White Noise Output (5Vp-p)

13. Sample and Hold

：Clock Trigger Input (-->GND)

：Sample Signal Input (5Vp-p max.)

：S/H Output (5Vp-p max.)

14. Modulation VCA

：Control Voltage Input (0 - +5V)

：Signal Input (-5V - +5V)

：Signal Output (-5V - +5V)

15. TRIG SW

：SW On-->TRIG IN(-->GND)

16. TRIG SW OUT

：Switch Output(-->GND)



17. JUNCTION

: 3 x (1 x 3.5mm stereo mini phone Jack + 3 x 6.3mm stereo phone Jack)



<Connectors>

1. Signal In

: Monaural phone jack

2. Signal Out

: Monaural phone jack

: Maximum Output Level 2Vp-p

: Output Impedance 3.5kΩ

3. Head Phones out

：Stereo phone jack

：Maximum Output Level 48mW (33Ω)

：Output Impedance 10Ω

4. MIDI

：MIDI Input

* Only note messages (velocity is not used) can be received

* MIDI CH (1 - 16) can be changed

            •           5. USB

：Type B, USB-MIDI Input/Output

* Only note messages (velocity is not used) can be transmitted and received

* MIDI CH (1 - 16) can be changed

<General>

Power Consumption: 9.24W

Power Supply: DC12V

Dimensions: 587 mm (W) x 211 mm (D) x 104 mm (H)

Weight: 4 kg

Included Items: AC adapter (12V), ten ø6.3 mm patch cables, three ø3.5 mm patch cables



SQ-1 specifikace



Módy sekvenceru: ALTERNATE, ORDER, PARALLEL TURN, PARALLEL ORDER, CV/DUTY, CV/SLIDE, CV/DUTY RADOM, RANDOM

Režim kroků: GATE ON/OFF, ACTIVE STEP, SLIDE, STEP JUMP

Rozlišení sekvence: quarter notes, eighth notes, sixteenth notes

CV OUT Pitch: Linear, Minor, Major, Chromatic

CV OUT Voltage: 1V, 2V, 5V (Oct) 8V (/V)

GATE OUT Polarity: + (positive polarity), - (negative polarity)

SYNC IN/OUT Polarity: + (rise), - (fall)

Konektory:

littleBits OUT jack (mini monaural phone jack)

OUT (MIDI OUT) jack (mini stereo phone jack)

CV - A OUT - GATE jack (mini monaural phone jack, CV OUT : Output level 1V, 2V, 5V, 8[Hz/V], GATE OUT: output level 10V)

CV - BOUT - GATE jack (mini monaural phone jack, CV OUT : Output level 1V, 2V, 5V, 8[Hz/V], GATE OUT: output level 10V)

IN – SYNC – OUT jack (mini monaural phone jack, SYNC IN: Max input level 20V, SYNC OUT: Output level 5V)

USB jack (type B, USB MIDI)

Napájení: 2 baterie AA (doporučují se alkalické baterie), nebo napájení z USB

Výdrž baterií: přibližně 5 hodin (při použití alkalických baterií)

Rozměry (š x h x v): 93 x 84 x 63 mm

Hmotnost: 641 g

Balení obsahuje: 2x alkalická baterie, mini jack - DIN kabel

Volitelné příslušenství (prodává se samostatně): propojovací kabely MS-CABLE-18
